TECHNICAL DATA · 技术参数

完整参数手册

米制系列（按内径分 4 组）与英制系列全量参数，与产品手册一致。

METRIC SERIESd = 3 ~ 5 mm · 16 行

外形尺寸(mm) Overall dimension(mm)					轴承代号 Bearing Number			额定负荷(N)Load Rating(N)		极限转速(rpm)Limiting speeda(N)
外形尺寸(mm) Overall dimension(mm)					开型 Open	防尘盖型 Shielded	密封圈型 Sealed	额定负荷(N)Load Rating(N)		极限转速(rpm)Limiting speeda(N)
d	D	B	B₁	rsmin	开型 Open	防尘盖型 Shielded	密封圈型 Sealed	Cr	Cor	脂Grease	油Oil
3	9	2.5	4	0.15	Mr93	MR93-2Z	MR93-2RS	570	187	56000	67000
3	10	4	4	0.15	623	623-2Z	623-2RS	630	218	50000	60000
3	13	5	5	0.2	633	633-2Z	633-2RS	1300	485	40000	48000
4	9	2.5	4	0.1	638/4	638/4-2Z	638/4-2RS	640	225	53000	63000
4	10	3	4	0.15	MR104	MR104-2Z	MR104-2RS	585	204	48000	568000
4	11	4	4	0.15	619/4	619/4-2Z	619/4-2RS	960	345	48000	56000
4	12	5	4	0.15	604	604-2Z	604-2RS	960	345	48000	56000
4	13	5	5	0.2	624	624-2Z	624-2RS	1300	485	40000	48000
4	16	4	5	0.3	634	634-2Z	634-2RS	1730	670	36000	43000
5	9	2.5	3	0.15	MR95	MR95-2Z	MR95-2RS	430	168	50000	60000
5	10	3	4	0.15	MR105	MR105-2Z	MR105-2RS	430	168	50000	60000
5	11	3	4	0.15	628/5	628/5-2Z	628/5-2RS	715	281	45000	53000
5	11		5	0.15		638/5-2Z		715	281		53000
5	13	4	4	0.2	619/5	619/5-2Z	619/5-2RS	1080	430	43000	50000
5	14	5	5	0.2	605	605-2Z	605-2RS	1330	505	40000	50000
5	16	5	5	0.3	625	625-2Z	625-2RS	1730	670	36000	43000

METRIC SERIESd = 5 ~ 8 mm · 16 行

外形尺寸(mm) Overall dimension(mm)					轴承代号 Bearing Number			额定负荷(N)Load Rating(N)		极限转速(rpm)Limiting speeda(N)
外形尺寸(mm) Overall dimension(mm)					开型 Open	防尘盖型 Shielded	密封圈型 Sealed	额定负荷(N)Load Rating(N)		极限转速(rpm)Limiting speeda(N)
d	D	B	B₁	rsmin	开型 Open	防尘盖型 Shielded	密封圈型 Sealed	Cr	Cor	脂 Grease	油Oil
5	19	6	6	0.3	635	635-2Z	635-2RS	2340	885	32000	40000
6	12	3	4	0.15	MR126	MR126-2Z	MR126-2RS	715	292	43000	50000
6	13	3.5	5	0.15	628/6	628/6-2Z	628/6-2RS	1080	440	40000	50000
6	15	5	5	0.2	619/6	619/6-2Z	619/6-2RS	1730	670	40000	45000
6	17	6	6	0.3	606	606-2Z	606-2RS	22650	835	38000	45000

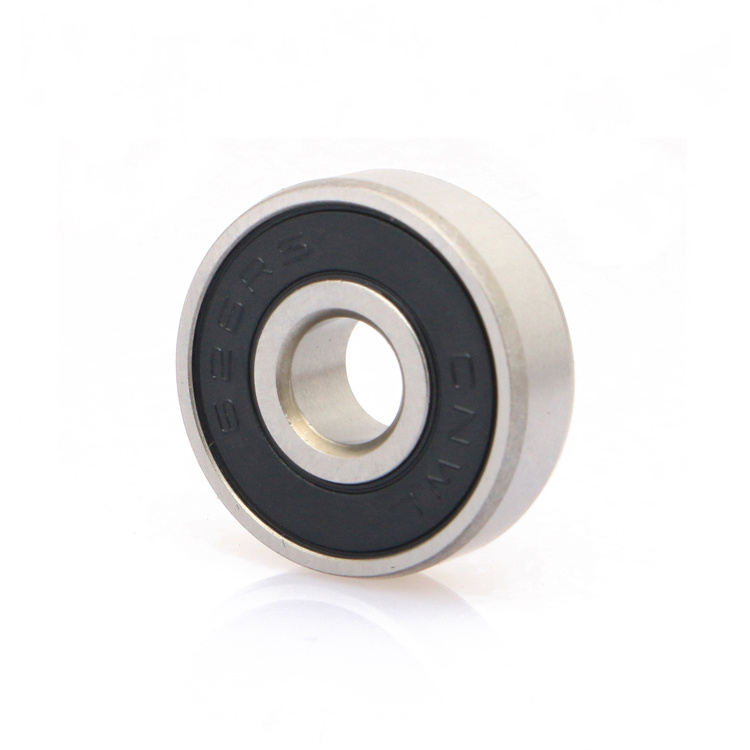

6	19	6	6	0.3	626	626-2Z	626-2RS	2340	885	32000	40000
7	13	3	4	0.15	MR137	MR137-2Z	MR137-2RS	540	276	40000	48000
7	14	3.5	5	0.15	628/7	628/7-2Z	628/7-2RS	1170	510	40000	45000
7	17	5	5	0.3	619/7	619/7-2Z	619/7-2RS	1610	710	36000	43000

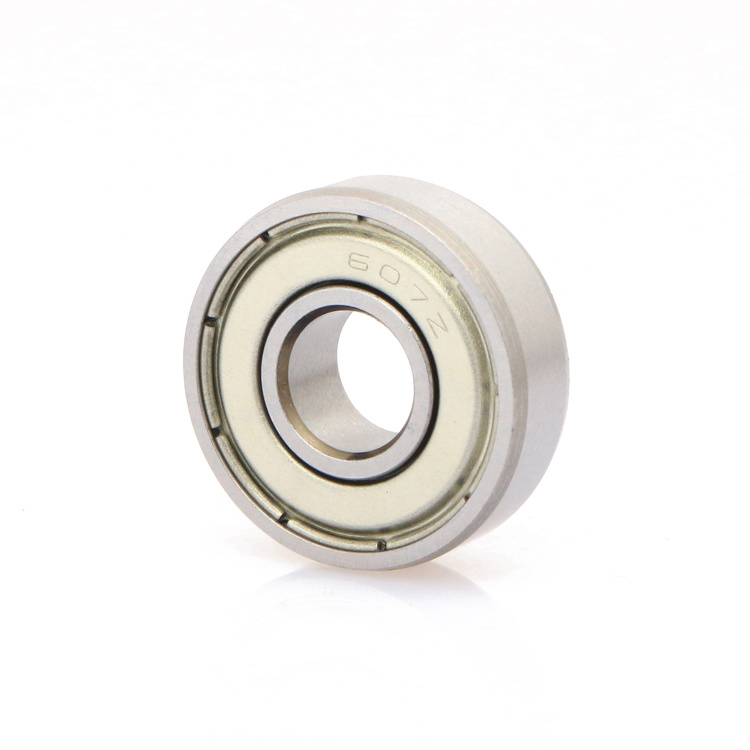

7	19	6	6	0.3	607	607-2Z	607-2RS	2340	885	36000	43000

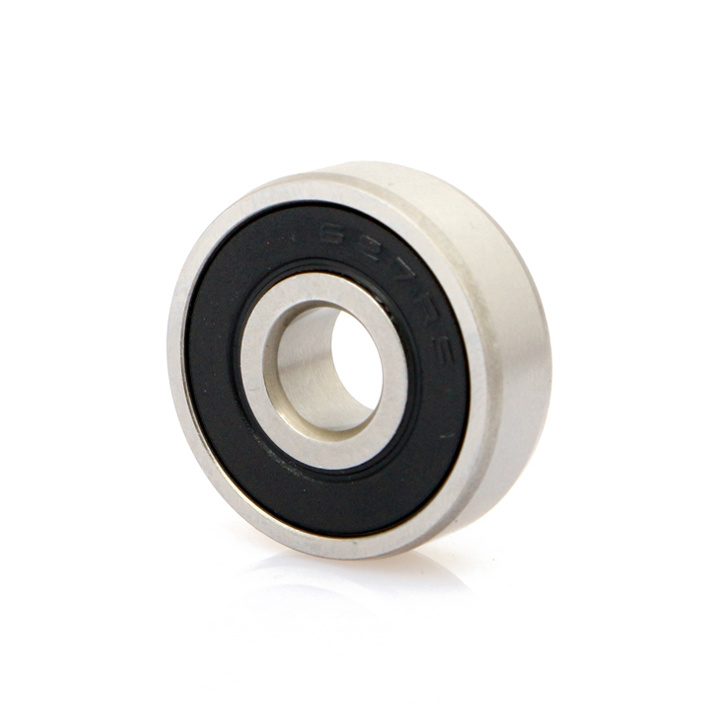

7	22	7	7	0.3	627	627-2Z	627-2RS	3300	13970	30000	36000
7	26	9	9	0.3	637	637-2Z	637-2RS	4050	1620	28000	34000
8	14	3.5	4	0.15	MR148	MR148-2Z		820	385	38000	45000
8	16	4	5	0.2	618/8	618/8-2Z	618/8-2RS	1260	590	36000	43000
8	19	6	6	0.3	619/8	619/8-2Z	619/8-2RS	2240	910	36000	43000

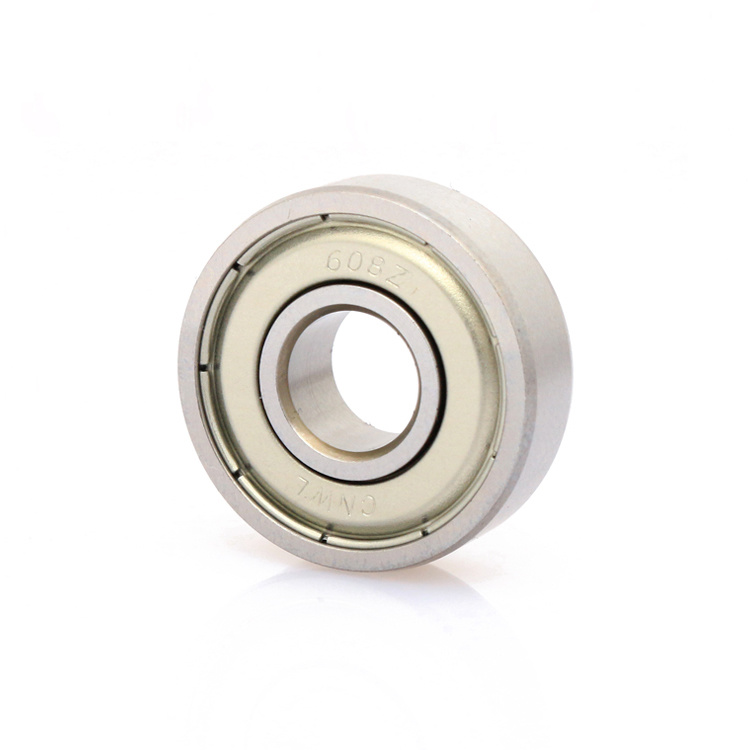

8	22	7	7	0.3	608	608-2Z	608-2RS	3300	1370	34000	40000

METRIC SERIESd = 8 ~ 12 mm · 15 行

外形尺寸(mm ) Overall dimension(mm)					轴承代号Bearing Number			额定负荷(N) Load Rating(N)		极限转速(rpm) Limiting speeda(N)
外形尺寸(mm ) Overall dimension(mm)					开型 Open	防尘盖型 Shielded	密封圈型 Sealed	额定负荷(N) Load Rating(N)		极限转速(rpm) Limiting speeda(N)
d	D	B	B₁	rsmin	开型 Open	防尘盖型 Shielded	密封圈型 Sealed	Cr	Cor	脂Grease	油Oil

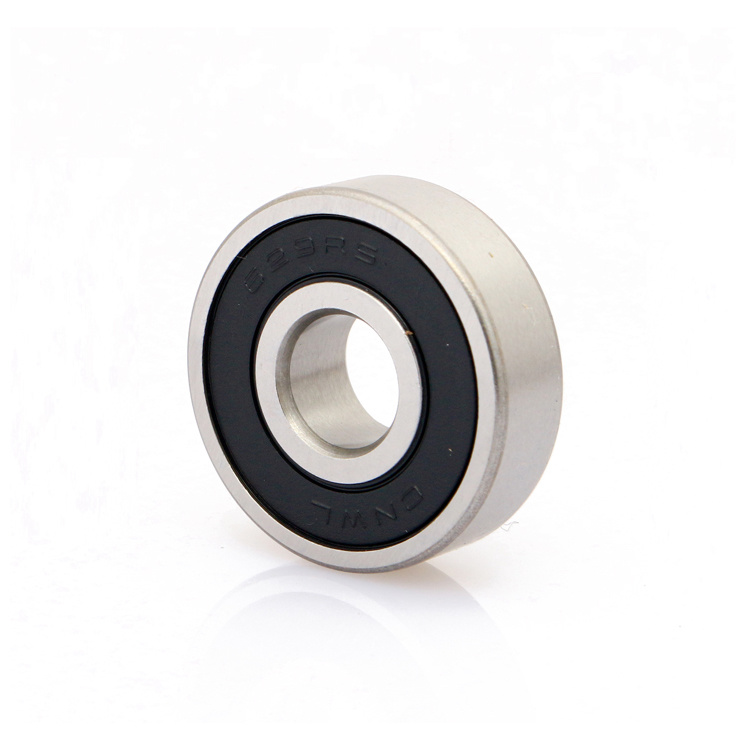

8	24	8	8	0.3	628	628-2Z	628-2RS	3350	1430	28000	34000
8	28	9	9	0.3	628	628-2Z	628-2RS	4550	1970	28000	34000
9	17	4	4	0.2	618/9	618/9 - 2Z	618/9-2RS	1330	665	36000	43000
9	20	6	6	0.3	619/9	619/9-2Z	619/9-2RS	1720	840	34000	40000

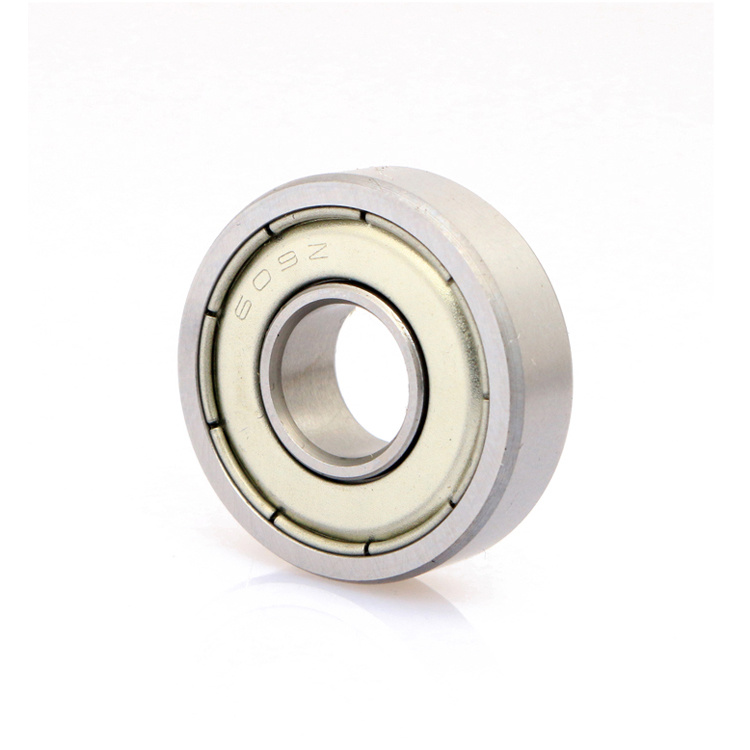

9	24	7	7	0.3	609	609-2Z	609-2RS	3350	1430	32000	38000

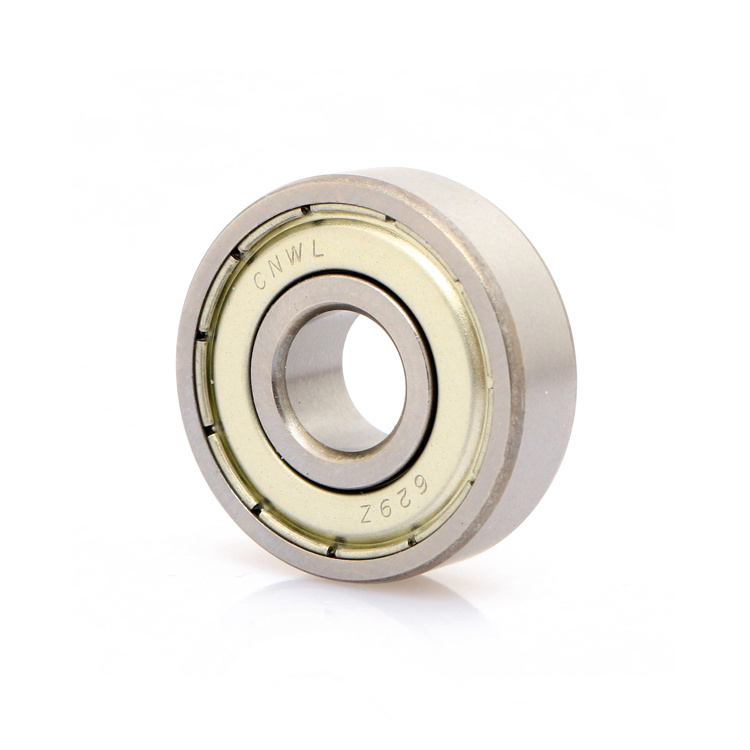

9	26	8	8	0.3	629	629-2Z	629-2RS	4550	1970	28000	34000
9	30	10	10	0.6	639	639-2Z	639-2RS	5100	2390	24000	30000
10	19	5	5	0.3	61800	61800-2Z	61800-2RS	1720	840	34000	40000
10	19	7	7	0.3	63800	63800-2Z	63800-2RS	1720	840	34000	40000
10	22	6	6	0.3	61900	61900-2Z	61900-2RS	2700	127	32000	38000

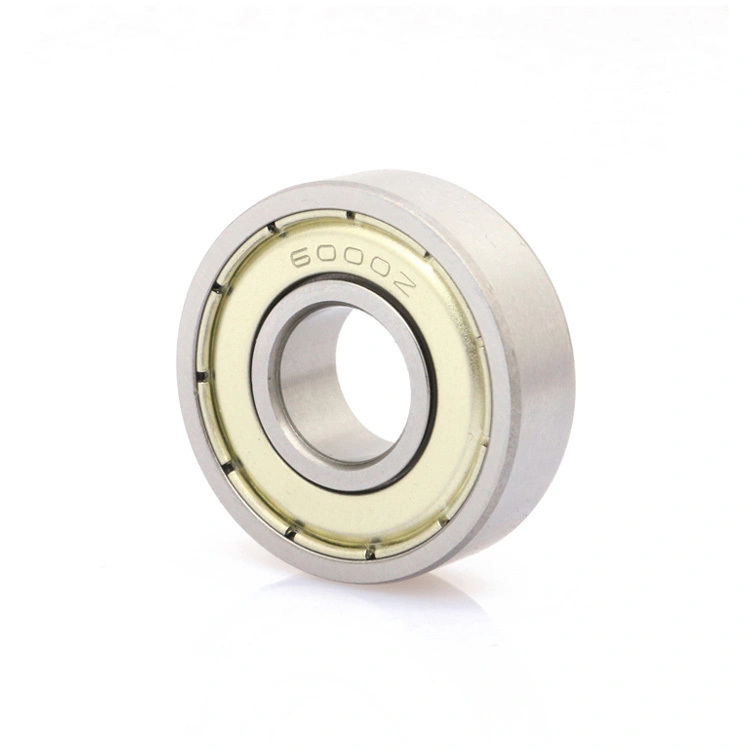

10	26	8	8	0.3	6000	6000-2Z	6000-2RS	4550	1970	30000	36000
10	30	9	9	0.6	6200	6200-2Z	6200-2RS	5100	2390	24000	30000
12	21	5	5	0.3	61801	61801-2Z	61801-2RS	1920	1040	32000	38000
12	21	7	7	0.3	63801	63801-2Z	63801-2RS	1920	1040	32000	38000
12	24	6	6	0.3	61901	61901-2Z	61901-2RS	1720	1460	30000	36000

METRIC SERIESd = 12 ~ 25 mm · 15 行

外形尺寸(mm) Overall dimension(mm)					轴承代号Bearing		Number	额定负荷(N) Load Rating(N)		极限转速(rpm) Limiting speeda(N)
外形尺寸(mm) Overall dimension(mm)					开型 Open	防尘盖型 Shielded	密封圈型 Sealed	额定负荷(N) Load Rating(N)		极限转速(rpm) Limiting speeda(N)
d	D	B	B₁	rsmin	开型 Open	防尘盖型 Shielded	密封圈型 Sealed	Cr	Cor	脂 Grease	油Oil

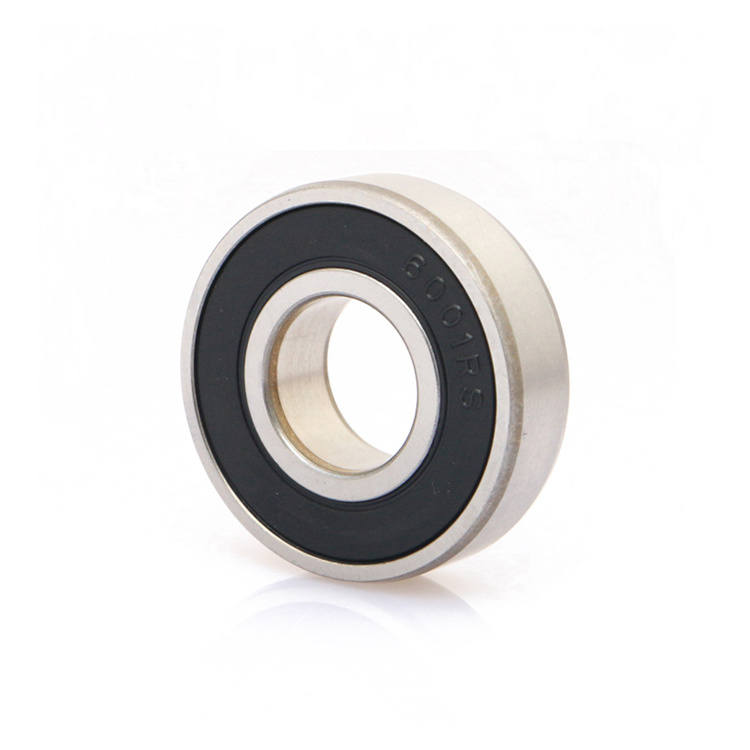

12	28	8	8	0.3	6001	6001-2Z	6001-2RS	5100	2370	28000	32000
12	32	10	10	0.6	6201	6201-2Z	6201-2 RS	6800	3050	17000	28000
15	24	5	5	0.3	6802	6802-2Z	6802-2 RS	2070	1260	17000	34000
15	28	7	7	0.3	6902	6902-2Z	6902-2 RS	4350	2260	17000	30000
15	35	11	11	0.6	6202	6202-2Z	6202-2 RS	7650	3750	14000	24000
17	26	5	5	0.3	6803	6803-2Z	6803-2 RS	2630	1570	15000	30000
17	30	7	7	0.3	6903	6903-2Z	6903-2 RS	4600	2550	15000	28000
17	40	12	12	0.6	6203	6203-2Z	6203-2 RS	9550	4800	12000	20000
17	47	14	14	1.0	6303	6303-2Z	6303-2 RS	13600	6650	11000	18000
20	32	7	7	0.3	6804	6804-2Z	6804-2 RS	4000	2470	13000	26000
20	37	9	9	0.3	6904	6904-2Z	6904-2 RS	6400	3700	12000	22000
20	47	14	14	1.0	6204	6204-2Z	6204-2 RS	12800	6600	11000	18000
25	37	7	7	0.3	6805	6805-2Z	6805-2 RS	4500	3150	10000	22000
25	42	9	9	0.3	6905	6905-2Z	6905-2 RS	7050	4550	16000	19000
25	52	15	15	1.0	6205	6205-2Z	6205-2 RS	14000	7850	13000	15000

INCH SERIES4 行 · Inch / mm 双单位

单位说明：外形尺寸 d / D / B / B₁ / r smin 为 mm；额定负荷 Cr / Cor 为 N；极限转速为 rpm（脂润滑 / 油润滑）。非标尺寸支持按图纸定制。
